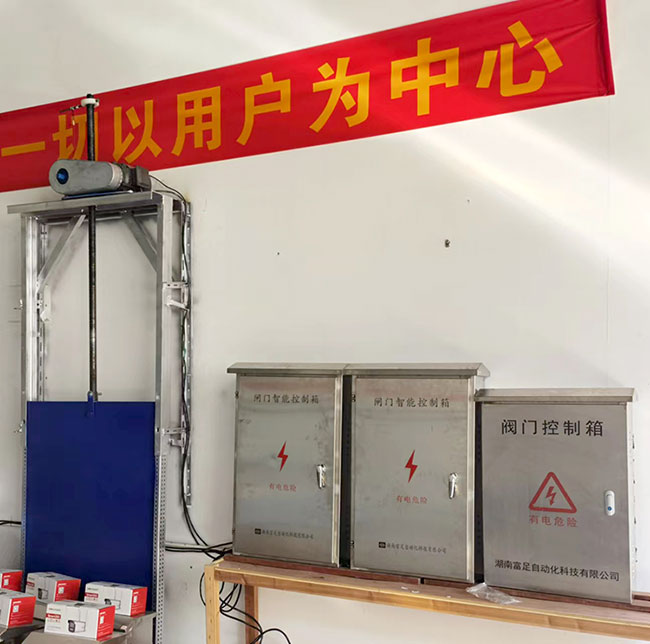

一、智能闸门控制箱概述

我公司生产的智能闸门控制箱适用于灌区闸门、水库进水闸门、泄洪闸门、水电站、泵站等闸门的智能化控制，可以根据预先设置水位高度进行自动开、关一个或多个闸门；同时可动态显示水位、平板闸门、弧形闸门等的提升高度和起吊重量，又可控制闸门升降至给定高度，并有水位、闸位，荷重90%、110%超限报警功能等，智能闸门控制箱可以用于交流、直流、光伏供电，根据用户实际需求确定。控制器采用高可靠性的PLC，配有高清的7寸触摸屏实现集现场手动控制、远程手动、远程自动控制一体化功能；即可在现场控制，也可以在手机APP或远程电脑端都实现远程操作控制、实时查看等，并且配置高清摄像头进行监视闸门的升降高度，水位的高度，闸门可单独控制，也可多个闸门分布式组网控制。

二、拓扑图

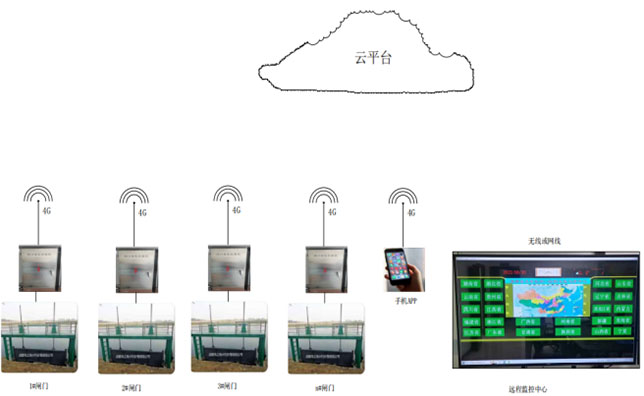

智能闸门控制拓扑图

三、功能介绍

1、控制方式

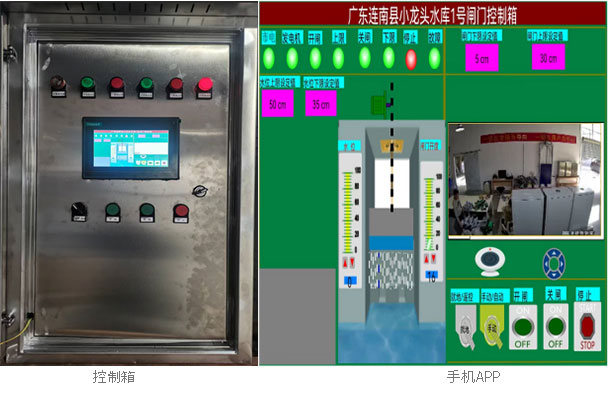

箱体采用304不锈钢材质的户外箱体，箱体内操作控制采用三种方式

l 就地控制方式

将箱体上有“就地/远程”转换开关，转换到就地方式，在现场就可以人工手动实现闸门的开、关、停操作。

l 远程（手动）控制

将箱体上有“就地/远程”转换开关，转换到远程方式时, 在手机APP或电脑上“手动/自动”切换按钮，当在“手动”状态时，可以实现远程的手动操作。

l 远程（自动）控制

在手机APP或电脑上“手动/自动”切换按钮，当切换到“自动”状态时，可以根据现场需要设置好的水位自动控制闸门的升降高度。

2、水位、闸门开度、载荷监测

同时可就地在触摸屏、或手机或远程电脑上能实时查看闸门前后的水位及闸门开度大小，使用非常方便简洁。

3、视频监控

为了确保查看水位、闸门开度的安全可靠，在闸门出增加一网络（或无线）高清摄像机，实时监控闸门处的水位及闸门的开度情况。在手机和远程电脑上均能实时监控。

4、事件记录及查询

可以在触摸屏、手机APP或远程电脑上随时随地查看闸门的操作的时间、操作人员名称、操作次数、故障事件、水位、荷重报警等历史记录。

5、参数设置

在触摸屏、手机APP或远程电脑上可以实时设置水位报警、闸门的升降高度、荷重等报警值

6、光伏直流电源系统

对于采用光伏电源闸门控制箱配置32AH/12V铅酸免维护电池5节，同时配有光伏充电装置一套，根据电池的耗电情况自动进行充电，保证有足够的电量供直流60V电动机启动、关闭闸门,这样大大提高了闸门控制的可靠性。

7、保护功能

1) 控制箱根据控制的功率电动机大小在电气主回路中配有热继电器，用于保护电机的过载、过热、缺相等的保护。

2) 闸门的控制回路串联有上限、下限限位保护，当闸位计出现出现故障不能通过软件控制闸门的上下限时，可以同过闸门上限、下限的行程开关切断控制回路及电气主回路，从而保护闸门避免损坏。

8、二维扫描支付功能

对于灌区用水计费的用户，可以通过自己需求水量，扫描支付费用后便自动开启闸门，当到达需求水量及费用用完时，自动关闭闸门。
